Эффективная противоугонная система для автомобиля
Многие автолюбители рано или поздно сталкиваются с проблемой защиты своего автомобиля от угона. Путей решения этой проблемы есть несколько:
использование механических противоугонных устройств;
установка электронных систем охраны;
применение электронных секреток и блокирующих узлов;
комплексная защита автомобиля, состоящая из комбинации выше перечисленных вариантов.
Рассмотрим более подробно перечисленные способы. Ведь чтобы грамотно защитить свой автомобиль, владелец должен знать не хуже угонщика, как его могут угнать и что необходимо именно для вашей марки. Иначе не спасет даже самая дорогая система охраны.
Механические устройства можно разделить в основном на два вида. Первый из которых это всевозможные блокираторы руля или
типа руль-педаль. Второй тип это замки на коробку переключения передач (КПП) и капот.
Что касается первого типа механических "противоугонных устройств", то они, несмотря на разрекламированность, привлекательный внешний вид и удобство эксплуатации, не выдерживают никакой критики с точки зрения выполнения своей основной задачи — защиты автомобиля от угона. Депо в том, что их довольно легко нейтрализовать.
Так, устройства отечественного производства традиционно изготавливаются из низкосортных сталей и их можно перепилить обычной ножовкой по металлу. Эта же задача решается и без физических усилий — ведь почти в любом фирменном магазине электроинструментов можно приобрести компактное устройство с автономным питанием под названием "арматурорез". Эти электрические кусачки помещаются в кармане куртки и способны за 10 секунд перекусить арматуру толщиной 10 мм (а сталь там не плохая). Заряда же встроенного аккумулятора достаточно для перекусывания чуть ли не полсотни подобных прутков.
Если же механическое блокирующее устройство изготовлено из хороших материалов, то угонщик может воспользоваться таким средством как жидкий азот. Это позволяет заморозить металл до такой степени, что он становится хрупким и раскапывается от удара молотком. Отметим также, что малообеспеченный вор (не имеющий хорошего инструмента) может просто перепилить руль, что довольно просто, а потом заменить его на новый.
Что же касается противоугонных устройств типа замков на КПП (MULT-L-LOCK) или на капот (HOOD-LOCK), то они тоже не лишены недостатков, хотя и выполняются из хороших материалов и имеют сложные замки. Одним из недостатков этих устройств является их относительно высокая цена. К примеру, MULT-L-LOCK с установкой стоит около $150, a HOOD-LOCK порядка $80. Не подвергая сомнению прочность и качество самих устройств, следует обратить внимание на то, что прочность элементов корпуса автомобиля, к которым крепятся эти устройства, вовсе не так высока как хотелось бы.
Что же можно сказать о таких средствах защиты автомобиля как серийные промышленные электронные противоугонные устройства? В установочных центрах и в розничной продаже их ассортимент достаточно большой, но несмотря на это изобилие, все их можно условно разделить на две категории. Это относительно недорогие и несложные устройства ценой до $100 и дорогие противоугонные системы известных в мире производителей ценой от $300. В промежутке между ними в основном стоят устройства с сервисными возможностями последних и противоугонными свойствами первых.
Что касается дорогих электронных систем, таких как CLIFFORD, BOCSH, BLACK BUG и др., то можно успокоить автомобилистов, желающих сэкономить на их установке. Установить противоугонную систему такого класса самостоятельно часто не представляется возможным, так как для этого нужно иметь специальные знания и, что самое главное, подробную инструкцию по установке, чего вы точно не получите. Например, в системе BLACK BUG в узлы, обеспечивающие блокировку, встраиваются специальные датчики с исполнительными устройствами, управление которыми выполняет центральный блок по штатной проводке автомобиля с помощью кодов, передаваемых на высокой частоте.
Если же вы решитесь установить сложные системы охраны в специализированном центре, что само по себе не дешево, то рискуете на весь срок эксплуатации автомобиля быть зависимым от тех, кто занимался установкой (хорошо, если еще и качественно), так как отремонтировать ее или хотя бы отключить в критической ситуации не всегда удастся.
Хочу особо обратить внимание тех автовладельцев, у кого в машине нет бортовой электроники, такой как электронный коммутатор, инжектор или хотя бы клапан ЭПХХ. Таких автомобилей пока все еще большинство, даже среди тех, что еще выпускаются промышленностью. В этом случае устанавливать на ваш автомобиль дорогостоящую противоугонную систему вообще не имеет смысла, так как деньги будут потрачены зря. Дело в том, что она просто не сможет реализовать своих потенциально больших противоугонных свойств. Вы в этом сможете сами убедиться, открыв капот. Из жизненно важных узлов автомобиля, необходимых для пуска двигателя и движения, вы можете заблокировать лишь стартер и катушку зажигания. Зная принцип работы двигателя, угнать такой автомобиль проще простого. Для этого даже не потребуется разбираться в хитросплетении ваших проводов. Угонщик сделает всего два прямых соединения: между клеммой "+" аккумулятора — катушкой зажигания и стартером.
Конечно, чтобы заглянуть под капот, потребуется сначала открыть двери, а при этом сработает сигнализация. Как легко открыть двери при помощи ..., знают многие (не буду описывать процесс угона более подробно, чтобы меня не обвинили в обучении этому делу).
Несмотря на то, что автомобиль начнет пищать на все лады и мигать всеми осветительными приборами и может даже послать вам сообщение на пейджер (некоторые противоугонные устройства это обеспечивают), взывая о помощи, все равно капот будет открыт. В этом случае отключить сирену не составит труда.
Все указанные выше операции делаются довольно быстро и со стороны будет очень похоже на то, что хозяин, забыв что сигнализация включена, полез в собственный автомобиль. Ну а дальше, как уже отмечалось — два соединения и вы теряете автомобиль.
По данным испытаний, проводимых одним из подразделений МВД среди отбывающих в тюрьме срок специалистов, опытному угонщику достаточно всего 20...30 с, чтобы завести отечественный автомобиль, даже не зная, какая система сигнализации там установлена.
Есть противоугонные системы, оборудованные радиомаяком, при помощи которого автомобиль после угона обнаруживается и задерживается службой ГИБДД. Данные системы возврата угнанного автомобиля при хорошо отлаженной системе с успехом используются на Западе. Статистика же применения таких устройств у нас в стране просто печальна — либо отказывает техника, либо же угнанную машину просто не хотят задерживать от греха подальше. По этой причине не только рассматривать более подробно, но даже называть такие системы нет никакого смысла.
Учитывая все выше сказанное, а также практику установки и эксплуатации охранной сигнализации, можно предложить следующее техническое решение для защиты вашего автомобиля от угона. Оно заключается в использовании комбинации устройств промышленного изготовления, с уникальным самодельным.
Как уже упоминалось, есть электронные противоугонные системы и подешевле, и, по моему мнению, более практичные. К ним можно отнести такие как RED SCORPIO, PRESTIGE, ALLIGATOR и др.. Все они в зависимости от комплектации и уровня сервиса стоят $50...100. Эти несложные устройства вы вполне сможете установить сами.
В качестве противоугонных средств в них обычно предлагается две цепи блокировки, т.е. можно заблокировать стартер и катушку зажигания, что, как отмечалось выше, хотя и малоэффективно, но все же время у угонщика отнимет.
Приобретя и установив относительно недорогую систему охраны, вы получите уровень сервиса, достаточный для отечественного автомобиля, и первый рубеж охраны. Существенно улучшить охрану можно при помощи установки несложного устройства — топливного клапана. Электрический бензоклапан — это электромагнит, который обеспечивает прохождение бензина от бензобака к двигателю только при подаче на него питающего напряжения (существуют также нормально открытые клапаны с закрыванием подачей напряжения, но их мы рассматривать не будем).
В принципе ничего нового в этом устройстве нет — оно серийно выпускается отечественной промышленностью под разными названиями, например "Сюрприз" (рис. 3.1) и представляет собой встраиваемый в разрыв цепи бензопровода блок (крепится к корпусу автомобиля). Его можно установить в труднодоступном и только вам известном месте. Но для включения бензоклапана в его комплект входит тумблер. Мало того, что при установке не хотелось бы портить сверлением какую-нибудь деталь кузова, но ведь и установить его нужно незаметно. Кроме того, место установки должно быть таким, чтобы вы могли включать и выключать тумблер незаметным движением. Ведь даже обычный дворовый хулиган, наблюдающий, как вы при запуске двигателя куда то лезете, способен определить место установки тумблера. А мест для его скрытого размещения довольно мало.

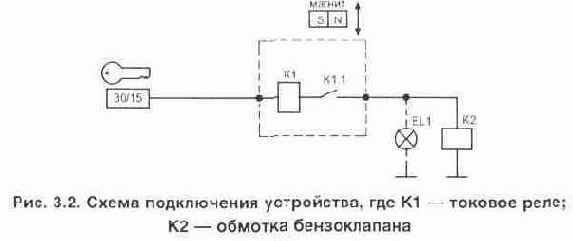

Решением этой проблемы может служить самодельное устройство, выделенное на рис. 3.2 пунктиром. Оно представляет собой токовое герконовое реле К1, обеспечивающее режим самоподхвата. Токовое репе не следует путать с обычными реле, которые выпускает промышленность — такое купить готовое вам не удастся. Реле К1 включается вместо тумблера в цепь подачи питания на обмотку бензоклапана К2 и работает следующим образом.'При включении зажигания контакты геркона разомкнуты и клапан обесточен, соответственно будет перекрыт бензопровод. Чтобы включить контакты геркона К1.1, необходимо к ним поднести небольшой магнит.
Устройство срабатывает при приближении магнита на расстояние 10...20 мм (зависит от силы магнита). В этом случае в цепи обмотки К1 от "+" аккумулятора начнет протекать ток через обмотку К2. Данный электроклапан при напряжении 13 В потребляет ток около 0,3 А. Обмотка К1 конструктивно расположена на корпусе геркона и ее параметры выбраны таким образом чтобы электромагнитное поле, возникающее от проходящего через обмотку тока, смогло поддерживать контакты К1.1 во включенном состоянии и после убирания магнита. Таким образом, устройство зафиксируется в этом состоянии. Выключается же реле К1 и клапан К2 после обесточивания цепи при помощи выключения замка зажигания. Что удобно, так как позволит не забыть выключить бензоклапан при постановке машины на охрану. Конструктивное исполнение токового реле К1 показано на рис. 3.3. Оно изготавливается следующим образом. У обычного геркона типа КЭМ-1 (с одной группой нормально разомкнутых контактов) укорачивается до 5 мм один из выводов. В последующем туда будет подпаиваться конец обмотки. Затем геркон оборачивается в 2 слоя стеклотканью. Причем, под последний слой подкладывается толстый медный провод (диаметром 0,5...1 мм), который будет служить вторым выводом реле при подпайке конца обмотки. Конец провода должен выступать за край корпуса геркона примерно на 15 мм.

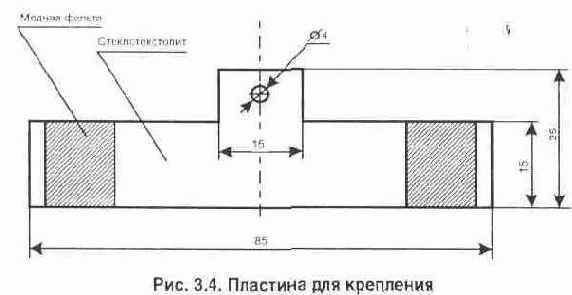

Подпаяв к укороченному концу геркона провод, производим намотку катушки. Обмотка содержит около 400 витков, намотанных проводом ПЭТВ или ПЭВ-2 диаметром 0,25 мм. Намотка осуществляется виток к витку на всю длину корпуса в два слоя — это примерно 45 мм. Таким образом, оба вывода обмотки К1 будут находиться с одной стороны геркона, как это показано на рисунке. После окончания намотки обмотку необходимо пропитать лаком или клеем "Момент". На обмотку можно также одеть термоусаживающуюся трубку. В результате получится прочный цилиндр диаметром 10...11 мм с выходящими по краям проводами. Теперь необходимо произвести определение правильной фазировки подключения обмотки токового реле. Для этого, до того как вы установите устройство в автомобиль, соберите схему подключения, показанную на рис. 3.2 и поднесите к геркону магнит. Если он уверенно сработает, то фазировка правильная. А если вы услышите характерное дребезжание контактов, то нужно поменять местами провода, подключаемые к геркону (правильную полярность следует запомнить). Токовое реле К1 можно положить под ковриком обшивки в месте, исключающем механическую нагрузку. Для удобства крепления геркона в любом другом месте и увеличения механической прочности всей конструкции можно изготовить пластину, показанную на рис. 3.4. Она выполняется из одностороннего фольгированного стеклотекстолита толщиной 1.5...3 мм. К оставленным участкам фольги припаиваются выводы геркона и внешние подходящие провода. Сама же плата крепится к корпусу автомобиля винтом-саморезом через крепежное отверстие или клеем.
Данная конструкция реле устойчиво работает при минимальном токе в цепи 200 мА и падении напряжения на обмотке меньше 1 В. Максимальный ток через обмотку К1 может быть до 0,5 А. При необходимости работы на большем токе, например, если применяемый бензоклапан потребляет больше чем указано, обмотку потребуется выполнять более толстым проводом (число витков при этом уменьшится). Контакты геркона КЭМ-1 рассчитаны на коммутацию тока до 2 А. Другие типы герконов применять нельзя, так как они требуют большего магнитного поля для удержания контактов или же не допускают протекания через контакты тока более 250 мА. Магнит можно оформить в виде брелка к ключам (лучше использовать магниты, изготовленные на основе самарий-кобальтового материала — они при малых габаритах имеют сильное магнитное поле). Эксплуатация секретного магнитного включателя К1 будет более удобной, если схему дополнить цепью с лампой индикации, показанной на рис. 3.2 пунктиром. Лампочка EL1 начнет светиться в случае включения бензоклапана и вы будете уверены в том, что на него подано напряжение. Лампу удобно использовать одну из уже имеющихся на панели приборов. Вместо лампы можно применить также любой светодиод с последовательно включенным резистором сопротивлением 1.2...3 кОм, ограничивающим ток. Таким образом, угонщик, даже нейтрализовав вашу противоугонную систему, будет весьма озадачен тем, что автомобиль, проехав 100...500 м (за счет остатка бензина в трубопроводе), неожиданно заглох и вообще не заводится. Конечно, многие из них догадаются о бензоклапане и поэтому начнут искать тумблер включения, которого в данной ситуации вообще нет. Перспектива же поиска неизвестно где установленного бензоклапана, а потом напрямую соединять бензопровод при дефиците времени может побудить отказаться от угона автомобиля. Правильно изготовленное и грамотно установленное предлагаемое устройство совместно с электронной сигнализацией может стать серьезным препятствием для угонщиков. Если же установить еще и механический блокиратор руля, то в итоге у вас получится комплексная защита автомобиля от угона, что в данной конфигурации: недорогая электронная система, бензоклапан и блокиратор — на мой взгляд, является наиболее рациональной и экономичной.
